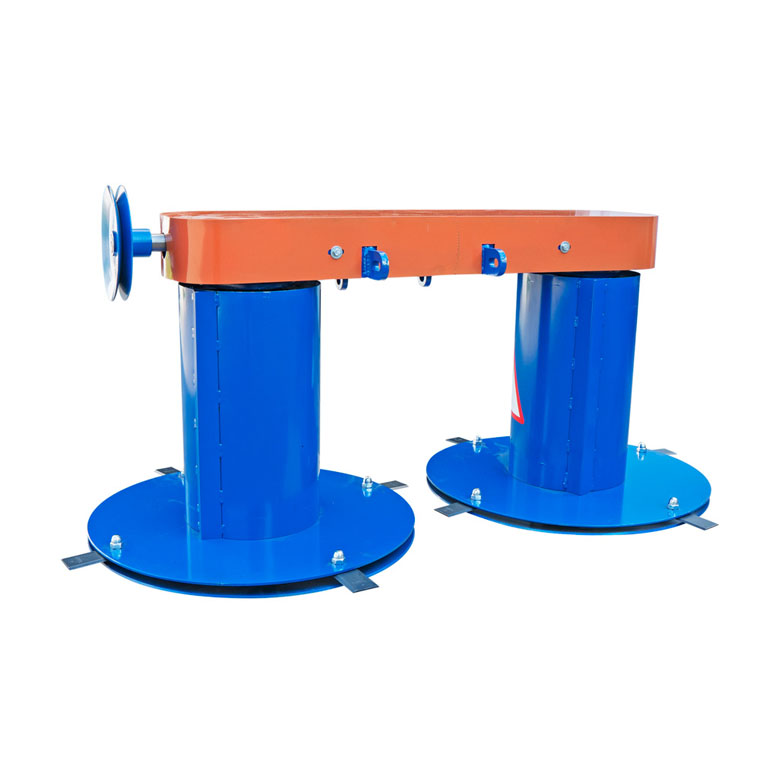

Роторная косилка для мототрактора (без прицепного) (ПМ2)

Роторная косилка разработана для использования с серийными мототракторами типа «Скаут Т-25» и другими аналогичными по конструкции.

Конструкция роторной косилки

Роторная косилка состоит из:

рамы с механизмом привода на основе конических шестерен;
механизма подъема с узлом натяжения;
режущих элементов — роторов с ножами (ножи серийно применяются в роторных косилках).

Основами роторов являются две дисковые выпуклые опоры, благодаря которым косилка плывет по поверхности почвы. На краях роторов размещены плоские ножи, на каждом роторе по четыре. В конструкции нижнего опорного диска использовано 2 подшипника ‒ радиальный и опорный.

Крепление к раме трактора реализовано с помощью рычажного механизма оригинальной конструкции. Рычажная конструкция позволяет решить несколько задач.

Основная — реализация плавающего положения в процессе работы.

Косилку без доработок можно использовать на тракторах с разной высотой расположения рамы, рычажный механизм позволяет регулировать высоту положения косилки.

Рекомендации по эксплуатации

Рекомендуемая скорость движения – от 5 км/ч. Ширина захвата – 1200 мм. Косилка установлена со смещением вправо относительно оси трактора. Привод от свободного ручья на маховике двигателя. Подъем и опускание осуществляется с помощью гидравлической системы.

Комплектующие, необходимые для установки косилки на мототрактор

1. Прицепное косилки.

Мы предлагаем для продажи два варианта системы натяжения, благодаря этому есть возможность устанавливать косилку на различные модели мототракторов без значительных доработок.

Первая конструкция механизма натяжения основана на использовании промежуточного шкива. В комплектацию будет входить ремень В-1150. Второй ремень приобретается в зависимости от модели трактора.

Второй вариант предусматривает применение общего приводного ремня. В такую комплектацию ремень входить не будет. В зависимости от параметров трактора необходимо подбирать длину ремня по месту.

Наименование прицепных узлов в прайсе

Прицепная косилка для мототрактора № 1 (без ремня), ПМд10

Прицепная косилка для мототрактора № 2 (промежуточный шкив, ремень В1150), ПМд11

2. Комплект гидравлики.

Комплект гидравлики (мототрактор) (ЛПд5)

Предостережения и важные конструктивные особенности

Обратите внимание! Косилка, прицепные узлы и комплект гидравлики поставляются как отдельные позиции.

Важно! На корпусе косилки размещены две пары крепежных кронштейнов. Первая пара необходима для осевой фиксации кронштейна на косилке. Расстояние между проушинами ‒ 160 мм. Вторая пара кронштейнов позволяет зафиксировать косилку в нужном угловом положении. Расстояние между проушинами ‒ 200 мм. На проушинах имеется регулировочный паз.

Технические характеристики

Рекомендуемая скорость движения ‒ от 5 км/ч

Ширина обработки ‒ 1200 мм

Расчетная высота стерни ‒ от 30 до 60 мм

Вес ‒ 77 кг
