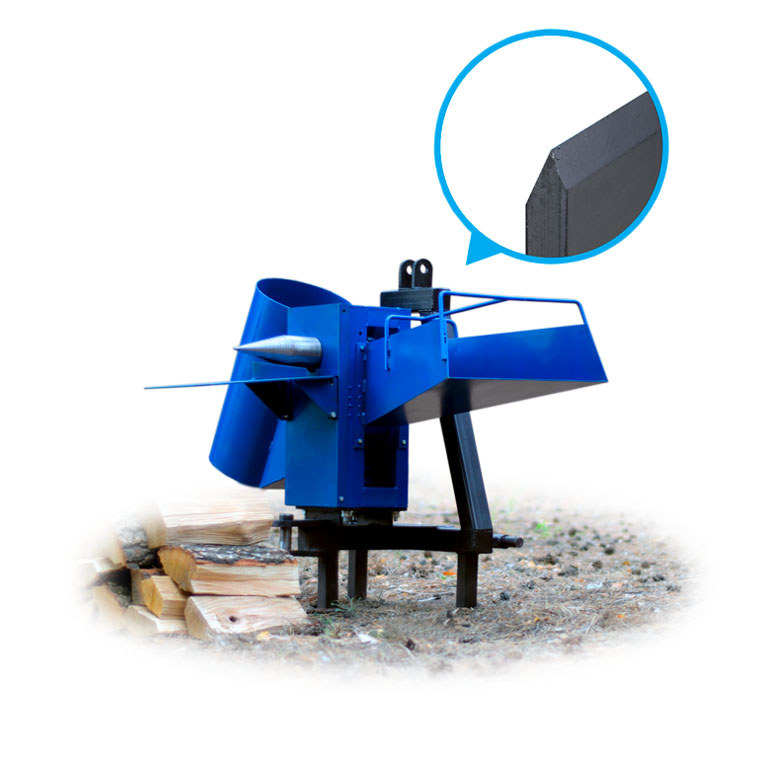

Подрібнювач гілок для мінітрактора двостороння заточка ДР10

Подрібнювач гілок для мінітрактора з двосторонньою заточкою ножів ДР10. Призначений для рубання сирих гілок діаметром до 50 мм на відрізки довжиною по 100-120 мм. Може використовуватися з мінітракторами, які оснащені валом відбору потужності і мають трьохточкову навісну систему.

Особливості конструкції

Основний вузол подрібнювача гілок – серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5 × 40 × 40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875. Шестерні та вали виготовлені зі сталі марки 45. Ці вузли додатково проходять термічну обробку.

Основною відмінністю подрібнювача гілок під мінітрактор є конструкція приводного механізму. Привід здійснюється через карданне з'єднання. Верхній і нижній вал виступають за межі корпусу серцевини. На кінцевих частинах валів діаметром 35 мм нарізані 6 шліців. Нижній вал використовується для приводу в дію через редуктор ріжучого пристрою, а верхній для прямого приводу конуса дровокола.

Ріжуча система складається із 8-ми ножів, які встановлені на верхній і середній вали. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі марки 45, яка добре тримає ріжучу кромку і має високу стійкість до механічних навантажень. Ножі мають двосторонню заточку, ріжучі кромки сходяться встик. Ножі не проходять термічну обробку.

Верхній вал має вихід назовні, на який можливо встановити конус для коління дров.

Принцип дії

Оберти передаються від валу відбору потужності трактора на один із вихідних валів подрібнювача гілок за допомогою карданного з’єднання.

Гілки подаються до подрібнювача гілок через бункер для завантаження, а оберти ножів затягують їх до ріжучого пристрою. Після подрібнення сировина викидається через бункер вивантаження.

Стандартна комплектація:

Серцевина, рама з трьохточковим причіпним вузлом під мінітрактор, бункер завантаження, бункер вивантаження.

Додаткова комплектація:

Конус і стіл для коління дров, зчіпний вузол для автомобільного причепа (фаркоп).

Габаритні розміри: 1360 × 820 × 900.

Технічні характеристики:

• параметри карданного валу: 6 шліців, діаметр 35 мм;
• вага пристрою: 95,7 кг;
• довжина конуса: 220 мм.

Перед тим як купити подрібнювач гілок під мінітрактор, уточніть параметри вашого карданного валу.

Особливості підключення навісного обладнання до мінітракторів.

Найменування в прайсі: Дровокол (подрібнювач гілок під мінітрактор без конуса, 2 вали двостороння заточка ножів), ДР10.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
