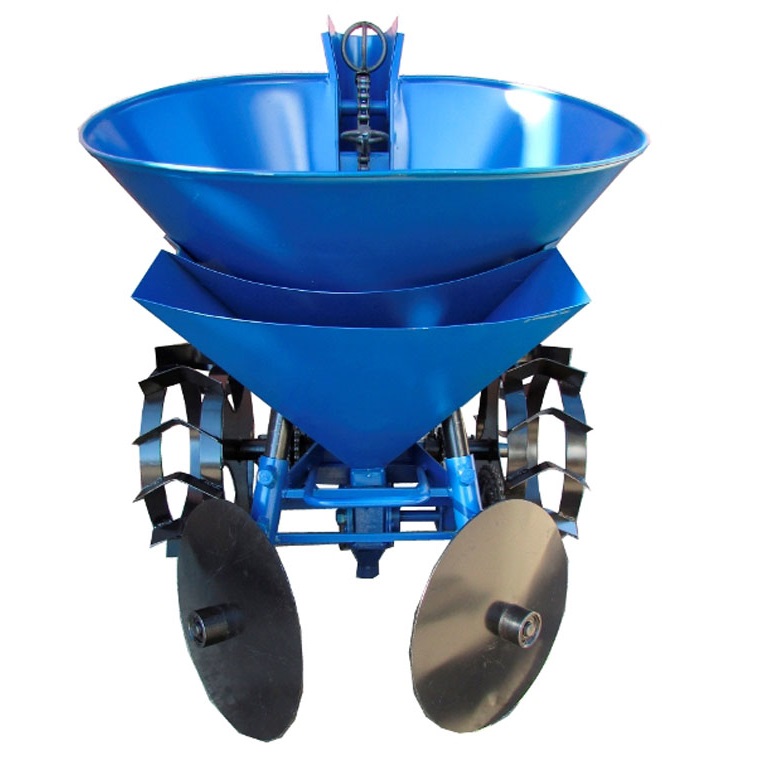

Картоплесаджалка ланцюгова + бункер для добрив (КС8)

Однорядна ланцюгова картоплесаджалка з бункером для внесення мінеральних добрив призначена для механізованої посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%, та одночасного внесення добрив. Агрегатується з мотоблоками і мототракторами потужністю від 6 к. с.

Принцип дії картоплесаджалки з бункером для добрив

Приводи механізму посадки і дозування добрив приводяться в дію від опорних коліс через привідний вал. Оберти з привідного валу передаються на механізм посадки і дозуючий пристрій через ланцюгову передачу, яка оснащена роликовим натягувачем. Натягувач необхідний для запобігання провисання ланцюга після регулювання кроку посадки і частоти внесення добрив. Регулювання проводиться шляхом переміщення ланцюга на додаткові зірочки.

Конструкція основних вузлів картоплесаджалки для мотоблока

Опорні колеса і привідний вал:

• колеса-грунтозачепи мають діаметр 340 мм;
• товщина обода – 3 мм;
• ширина – 110 мм;
• діаметр привідного вала – 25 мм.

Механізм посадки і дозуючий пристрій

Основний вузол картоплесаджалки – бункер із шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується привідний ланцюг ПР-12,7-18,2 («Муравей», 98 ланок ланцюга), на якому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі ємністю 20 літрів виготовлений з листової сталі товщиною

0,8 мм. На задню частину бункера встановлюється дозуючий пристрій барабанного типу для дозованого внесення мінеральних добрив.

Кілевидний сошник картоплесаджалки виготовлений з листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.

Для загортання посадженої картоплі і створення грунтового гребеня на раму зі сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові окучники діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує встановлена пара 202-х підшипників.

Причіпний вузол

Залежно від моделі тягового агрегату, картоплесаджалка може комплектуватися різними причіпними вузлами. Причіпний вузол кріпиться за допомогою болтових з'єднань до спеціального кронштейну. Для забезпечення стабільної роботи картоплесаджалки на нерівностях грунту кронштейн закріплений на рухомий втулці.

Стандартна комплектація:

• картоплесаджалка з бункером для внесення мінеральних добрив;
• причіпний пристрій;
• приводні колеса – 2 шт.;
• дискові загортачі – 2 шт.;
• сошник кілевидного типу.

Технічні характеристики:

• габаритні розміри – 900 × 700 × 950 мм;
• ємність бункера для картоплі – 20 л;
• ємність бункера для добрив – 4 л;
• тип добрив: сухі, гранульовані;
• крок посадки картоплі та внесення добрив – Z1-26 ≈ 250 мм, Z2-36 ≈ 200 мм;
• глибина посадки – 50-100 мм;
• рекомендований діаметр картоплі ≈ 40 мм;
• ширина колії – 550, 650 мм;
• вага пристрою – 36 кг.

Найменування в прайсі: Картоплесаджалка ланцюгова + бункер для добрив, КС8.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
