Трансформатор гальванічної розв’язки ТРГ-300

Котел не працює від інвертора, генератора чи зарядної станції?  Запрацює якщо підключите через трансформатор гальванічної розв’язки ТРГ-300 ДІА-Н. Він потрібний для коректної роботи котлів опалення для яких необхідною умовою є наявність чіткого нуля та фази (тобто 0 та 220В), та крім цього електронна система таких котлів перевіряє спад напруги між нульовим та заземлюючим виводами.

Трансформатор гальванічної розв’язки ТРГ-300 це прилад, який використовується для коректної роботи котлів опалення для яких необхідною умовою є наявність чіткого нуля та фази (тобто 0 та 220В), та крім цього електронна система таких котлів перевіряє спад напруги між нульовим та заземлюючим виводами.

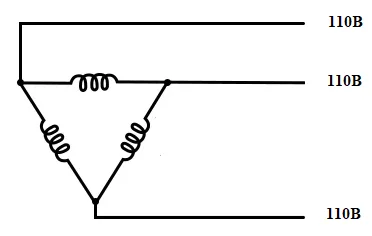

Пристрій можна використовувати в мережах електричного живлення побудованих за схемою трикутник рис.1 в яких вихідна напруга, яка присутня в розетці побутових користувачів є сумою двох фаз по 110 В, тобто прилади живляться напругою 110В+110В= 220 В 50Гц і при цьому немає чітких L (220В) та N (0В) як в мережах побудованих за схемою зірка рис.2.

Іншою сферою використання приладу є пристої альтернативних джерел живлення, а саме генераторів, інверторів, блоків безперебійного живленн та зарядних станцій типу EcoFlow, Bluetti, Anker та ін. Вихідна схема формування напруги 220В побудована у спосіб результатом роботи якого є отримання напруги подібної до схеми зображеної на рис.1.

Використання ТРГ-300 є безпечним варіантом для створення необхідних умов роботи котлів опалення Viessmann, Protherm, Beretta  та ін… від зарядних станцій EcoFlow, Bluetti, Anker та ін. завдяки повній відсутності електричного зв’язку між кабелем живлення ТРГ-300, який вмикається до зарядної станції та розеткою ТРГ-300 в яку безпосередньо вмикається котел опалення.

УВАГА!

Трансформатор не є приладом для захисту електрообладнання від коливань та перевищень рівня напруги. Тому при використанні трансформатора ТРГ-300 для живлення котлів опалення необхідно використовувати стабілізатори напруги, реле напруги або інші захисні пристрої для формування безпечного рівня напруги на вході трансформатора, оскільки цю напругу він передасть далі безпосередньо до котла.
