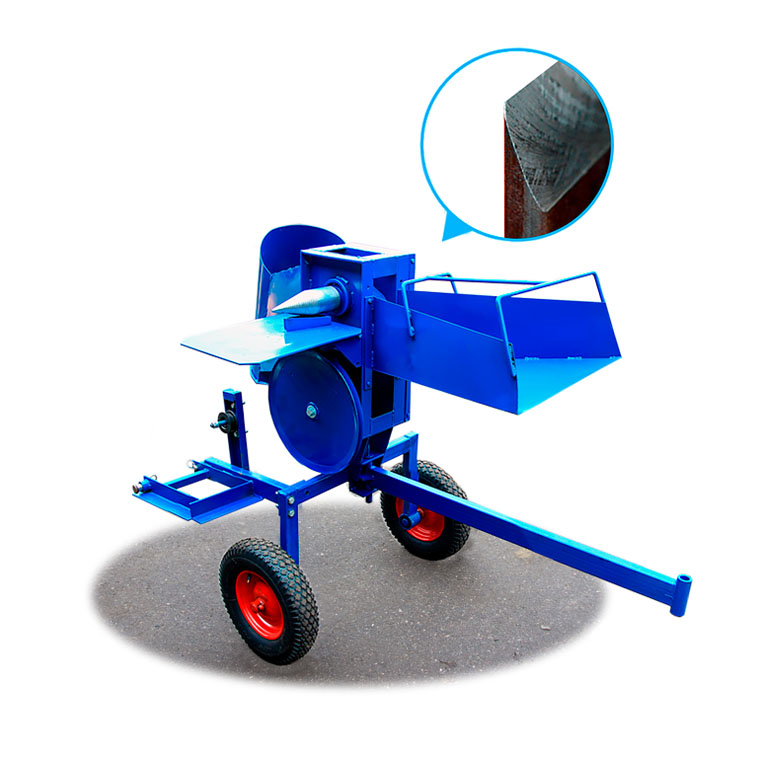

Подрібнювач гілок для мототрактора одностороннє заточування ДР18

Подрібнювач гілок для мототрактора з односторонньою заточкою ножів ДР18. Призначений для рубання сирих гілок діаметром до 50 мм на відрізки довжиною по 100-120 мм. Може агрегатуватися з мототракторами, які виготовленні із використанням комплекту для переобладнання мотоблока, а також мототракторами заводської комплектації. Для заводських мототракторів можуть знадобитись деякі модернізації та доробки.

Особливості конструкції подрібнювача гілок для мотоблока

Основний вузол подрібнювача гілок і дровокола для мототрактора ДР18 - серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5х40х40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вала, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875. Шестерні а також вали виготовлені зі сталі марки 45. Ці вузли додатково проходять термічну обробку.

Серцевина подрібнювача закріплена на раму з пневматичними колесами. Транспортування подрібнювача гілок для мотоблока здійснюється за допомогою дишла, яке кріпиться до причіпного вузла мотоблока.

Ріжуча система складається із 8-ми ножів, які встановлені на верхній і середній вали. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі марки 45, яка добре «тримає» ріжучу кромку і має високу стійкість до механічних навантажень. Ножі мають односторонню заточку, ріжучі кромки сходяться внапуск. Ножі проходять термічну обробку.

Принцип дії подрібнювача гілок

Оберти від маховика двигуна мотоблока передаються за допомогою пасової передачі на шків подрібнювача гілок, який приводить в дію механізм редуктора. Гілки подаються до подрібнювача гілок через бункер для завантаження, а оберти ножів затягують їх до ріжучого пристрою. Після подрібнення сировина викидається через бункер вивантаження.

Стандартна комплектація подрібнювача гілок для мотоблока:

Серцевина, рама з колесами, причіпний вузол, знімне дишло, натягувач ременя, бункер завантаження, бункер вивантаження, ремінь.

Додаткова комплектація

Конус і стіл для коління дров.

Технічні параметри подрібнювача гілок для мотоблока:

• рама з серцевиною: 125 × 80 × 60 см;
• завантажувальний бункер: 65 × 45 × 25 см;
• бункер вивантаження: Ø27 × 50 см;
• вага пристрою – 98,6 кг;
• довжина конуса: 220 мм.

Найменування в прайсі: Дровокол (подрібнювач гілок під мотоблок з шківом без конуса, одностороння заточка ножів), ДР17.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
