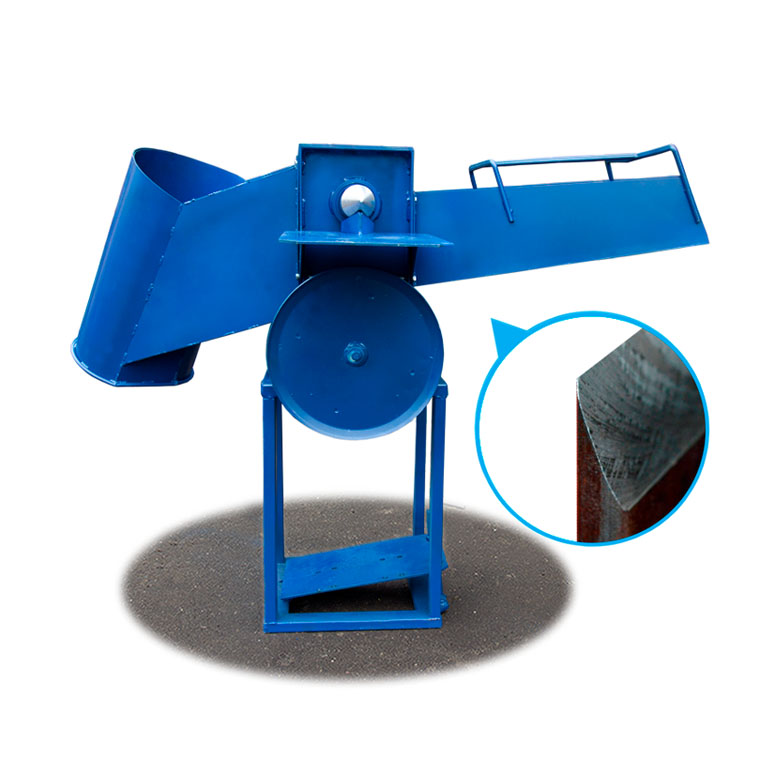

Подрібнювач гілок до електричного двигуна одностороннє заточування ДР15

Подрібнювач гілок під електричний двигун із односторонньою заточкою ножів ДР15. Призначений для рубання сухих гілок діаметром до 50 мм на відрізки довжиною по 100-120 мм.

Вимоги до електродвигуна:

• напруга живлення 380 вольт, 3 фази;
• потужність – 5-7,5 кВт;
• частота обертання – 1500 обертів.

Вихідний вал електродвигуна повинен бути забезпечений шківом діаметром не менше 140 мм з профілем типу В.

Особливості конструкції

Основний вузол подрібнювача гілок – серцевина. Корпус серцевини подрібнювача гілок виготовлений із сталевого кутика 5 × 40 × 40 мм і листової сталі товщиною 5 мм. Всередині корпусу на підшипникових вузлах встановлені три вали, на яких зібраний шестеренчастий редуктор з коефіцієнтом редукції 4,875. Шестерні та вали виготовлені зі сталі марки 45. Ці вузли додатково проходять термічну обробку.

Станина подрібнювача гілок з приводом від електродвигуна являє собою куб, який виконаний з профільних труб, усередині якого встановлена ​​платформа, що має можливість регулювання по висоті. Ця платформа використовується для встановлення двигуна та регулювання натягу ременя. Серцевина подрібнювача встановлена ​​на станину.

Ріжуча система складається із 8-ми ножів, які встановлені на верхній і середній вали. Завдяки використанню в редукторі системи з трьох шестерень вали синхронно обертаються в різних напрямках.

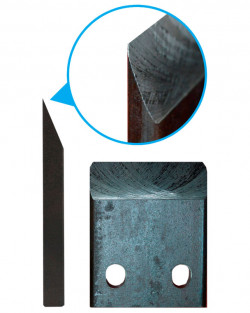

У подрібнювачі гілок використовуються ножі, виготовлені з конструкційної сталі марки 45, яка добре тримає ріжучу кромку і має високу стійкість до механічних навантажень. Ножі мають односторонню заточку, ріжучі кромки сходяться внапуск. Ножі проходять термічну обробку.

Верхній вал має вихід назовні, на який можливо встановити конус для коління дров.

Принцип дії подрібнювача гілок:

Оберти від шківа електродвигуна передаються за допомогою пасової передачі на шків подрібнювача гілок, який запускає механізм редуктора.

Гілки подаються до подрібнювача через бункер для завантаження, а оберти ножів затягують їх до ріжучого пристрою. Після подрібнення сировина викидається через бункер вивантаження.

Стандартна комплектація:

Серцевина, тумба з регульованою по висоті платформою для встановлення електричного двигуна, бункер завантаження, бункер вивантаження.

Додаткова комплектація:

Конус і стіл для коління дров.

Технічні характеристики:

• подрібнювач гілок (зібраний): 150 × 110 × 85 см;
• завантажувальний бункер: 65 × 45 × 25 см;
• бункер вивантаження: Ø27 × 50 см;
• вага пристрою – 93,3 кг;
• довжина конуса: 220 мм.

Найменування в прайсі: Дровокол (подрібнювач гілок під ел. двигун з шківом без конуса, одностороння заточка ножів), ДР15.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
