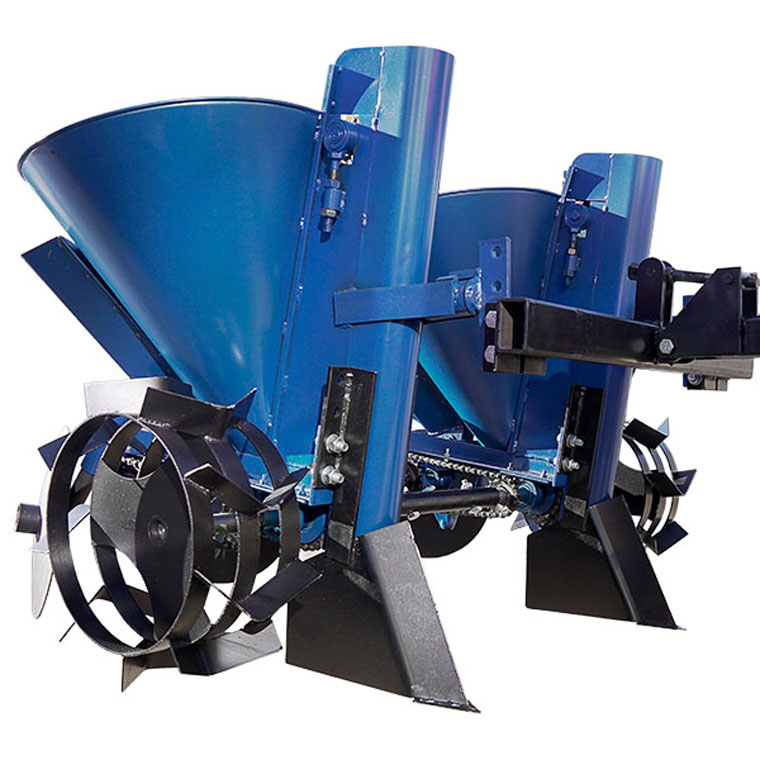

Картоплесаджалка 2р. ланцюгова до мототрактора + бункер для внесення добрив (фіксовані міжряддя) (КС19)

Дворядна ланцюгова картоплесаджалка призначена для механізації посадки картоплі на попередньо оброблених і підготовлених ґрунтах (при вологості ґрунту не більше 30%) та одночасного внесення мінеральних добрив. Агрегатується з мототракторами. За основу взята модель, що добре себе зарекомендувала – ланцюгова картоплесаджалка АПК-Ц.

Принцип дії картоплесаджалки для мототрактора

Привод механізму посадки приводиться в дію від опорних коліс через приводний вал. Оберти з приводного вала передаються на механізм посадки через ланцюгову передачу, оснащену роликовим натягувачем. Ланцюгова передача оснащена двома приводними зірочками з 36 і 26 зубцями. Регулювання проводиться шляхом переміщення ланцюга на додаткову зірочку. При переході з кроку посадки 200 мм на крок 250 мм необхідно вилучити з ланцюга дві ланки. Система внесення добрив також приводиться в дію завдяки ланцюговій передачі.

Конструкція основних вузлів картоплесаджалки для мототрактора

1. Опорні колеса і приводний вал:

• колеса-грунтозачепи мають діаметр 360 мм, товщина обода – 3 мм, ширина – 150 мм;
• діаметр приводного вала – 25 мм.

Вали двох картоплесаджалок з'єднані між собою спеціальною втулкою.

2. Механізм посадки

Основний вузол картоплесаджалки – бункер із шахтою, в якій розміщений механізм посадки. У шахті розташовані опорні зірочки з ланцюгом і кошиками. У механізмі посадки використовується приводний ланцюг ПР-12,7-18,2 («Муравей», 98 ланок), на ньому встановлено 12 кошиків діаметром 50 мм.

Бункер для картоплі має об’єм 20 літрів, виготовлений із листової сталі товщиною 0,8 мм. На задню частину бункера встановлено дозуючий пристрій барабанного типу для дозованого внесення мінеральних добрив.

Кілевидний сошник картоплесаджалки виготовлений із листової сталі товщиною 2 мм. Кіль сошника посилений, товщина – 3 мм.
Для засипання посадженої картоплі землею і створення ґрунтового гребеня на раму з сталевого куточка 32 × 32 × 3 мм встановлені регульовані дискові підгортачі діаметром 275 мм і товщиною 2 мм. Плавне і надійне обертання кожного диска забезпечує пара 202 підшипників.

3. Причіпний пристрій.

Характерною особливістю даної моделі є спеціальний причіпний пристрій, що складається з рами і регульованого причіпного вузла. Дана конструкція дозволяє встановити 2 картоплесаджалки. Вузли кріплення саджалки приварені до рами, що дозволяє застосовувати пристрій тільки з фіксованою шириною міжрядь – 600 мм.

Стандартна комплектація:

• картоплесаджалка ланцюгова з бункером для внесення мінеральних добрив – 2 шт.;
• причіпний пристрій – 1 шт.;
• з’єднувальна втулка – 1 шт.;
• приводні колеса – 2 шт.;
• дискові загортачі – 4 шт.;
• сошник кілевидного типу – 2 шт.

Технічні характеристики

• Габаритні розміри: 1100 × 1380 × 950 мм.
• Об’єм бункера для картоплі – 20 л.
• Об’єм бункера для мінеральних добрив – 4 л.
• Тип добрив: сухе, гранульоване.

Крок посадки картоплі та внесення добрив:

• Z1 – 26 ≈ 250 мм (потребує зняття 2 ланок ланцюга);
• Z2 – 36 ≈ 200 мм (базовий варіант).
• Глибина посадки – 50-100 мм.
• Рекомендований діаметр картоплі – 40 мм.
• Ширина колії – 600 мм (фіксована ширина міжряддя).
• Вага – 78,7 кг.

Найменування в прайсі: : Картоплесаджалка 2-р. ланцюгова до мототрактора + бункер для внесення добрив (фіксоване міжряддя), КС19.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
