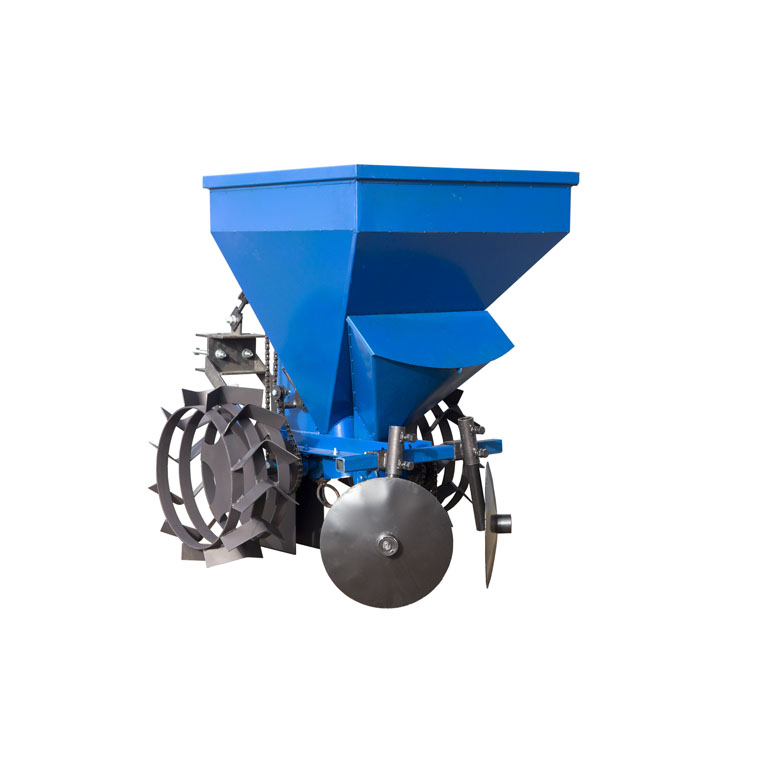

Картоплесаджалка для мототрактора з бункером для внесення добрив (КС13)

Однорядна картофелесажалка до мототрактора є продовженням лінійки саджалок нашого виробництва. Основною відмінністю є збільшений бункер, ефективний об’єм якого становить 60 л. Картоплесаджалка КС13 може бути агрегатована із заводськими мототракторами, так і з мототракторами на базі комплекту переобладнання нашого виробництва. Призначена для механізованої посадки картоплі на попередньо оброблених і підготовлених ґрунтах, при вологості ґрунту не більше 30%.

Особливості конструкції

Дозуючий пристрій заснований на системі, яка добре зарекомендувала себе в наших попередніх розробках ланцюгової передачі. В ній кошики під картоплю кріпляться до ланцюга. Ланцюг має 104 ланки, на нього встановлено 13 кошиків діаметром 50 мм. Відстань між кошиками становить 8 ланок.

Бункер виготовлений із листової сталі товщиною 1 мм. Рамка в основі картоплесаджалки КС13 виготовлена з куточка 40 × 40 × 4 мм. Хомут кріплення талрепа до бункера має товщину 5 мм, а відповідна кріпильна пластина – товщину 8 мм. Нижню основу причіпного пристрою виготовлено зі сталевої полоси 6 × 40 мм. Причіпний вузол знаходиться на висоті 380 мм (від обода колеса). Загальна висота становить 820 мм (по ободу), та 875 мм (по шипам грунтозачепа).

Колеса-грунтозачепи мають діаметр 318 мм, товщина обода становить 4 мм, ширина – 150 мм. Привідний вал має діаметр 25 мм.

Сошник виготовлений з листової сталі товщиною 2 мм.

Для підгортання посадженої картоплі встановлені дискові окучники діаметром 275 мм, виготовлені з листової сталі товщиною 2 мм. Встановлена пара 202-х підшипників.

Є можливість регулювання кроку посадки в рядку. Можливе встановлення кроку посадки 200 мм і 250 мм.

Принцип дії

Оберти від коліс картоплесаджалки передаються на вал, на якому встановлені зірочки, за допомогою яких здійснюється регулювання кроку посадки в ряду. Привідні зірочки з'єднані із зіркою верхнього валу ланцюговою передачею, є також заспокоювач ланцюга. Всередині шахти також встановлена ​​пара зірочок – верхня і нижня, які з'єднані між собою ланцюгом, на якому встановлені кошики для картоплі.

За допомогою кілевидного сошника картоплесаджалка нарізає грядку. Укладена картопля засипається за допомогою дискових окучників.

Оптимальна робоча швидкість мототрактора становить 5 км/год.

Картоплесаджалка для мототрактора КС13 комплектується бункером для внесення мінеральних добрив, об’єм якого становить 6 л.

Норма внесення мінеральних добрив фіксована (2,8 мл), крок внесення регульований (співвідносно з кроком посадки картоплі 200, 250 мм).

Стандартна комплектація:

• причіпний пристрій,
• картоплесаджалка,
• бункер для внесення мінеральних добрив – 1 шт.,
• приводні колеса – 2 шт.,
• дискові загортачі – 2 шт.,
• сошник кілевидного типу.

Технічні характеристики:

• габаритні розміри – 875 × 800 × 960 мм.
• ємність 1 бункера для картоплі - 60 л.
• Вага пристрою – 58,2 кг.

Найменування в прайсі: Картоплесаджалка для мототрактора з бункером для внесення добрив, КС13.

Перед відправкою товару обов'язково узгодьте з менеджером сумісність обладнання з вашим мотоблоком або трактором.
